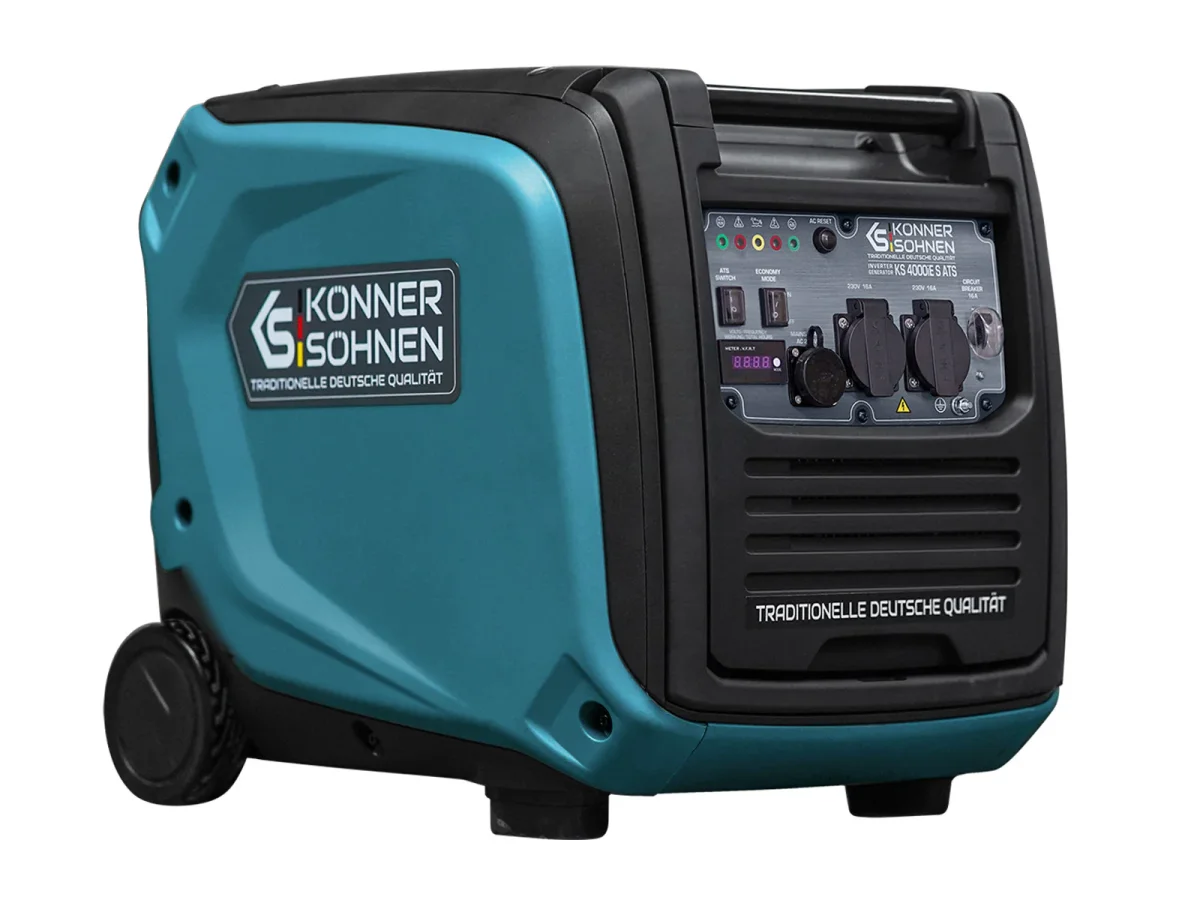

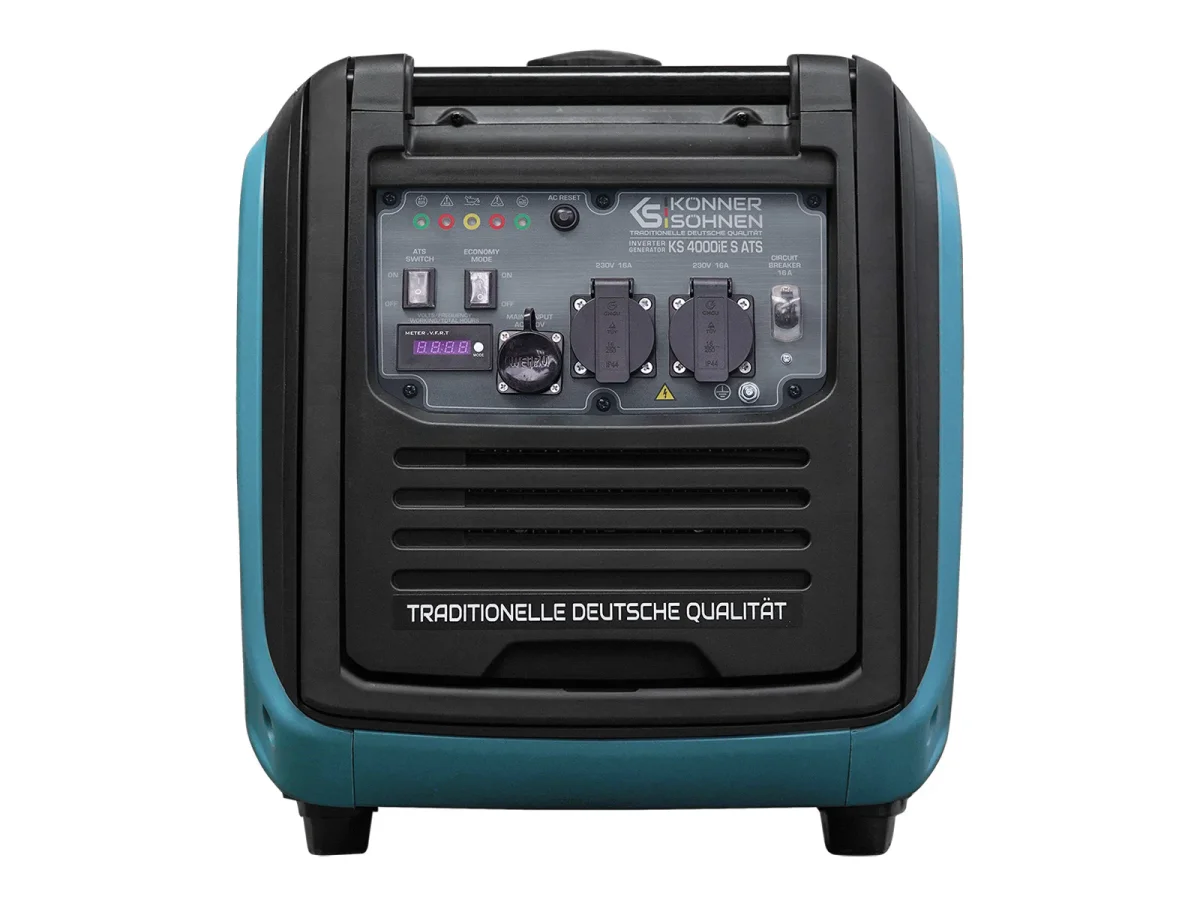

Groupe électrogène-onduleur dans la boîte anti-bruit KS 4000iE S ATS (Reconditionné – État excellent)

Pour les consommateurs d’électricité individuels uniquement

Le générateur inverter KS 4000iES ATS est équipé d’une unité ATS intégrée et peut être utilisé à la fois manuellement et automatiquement.

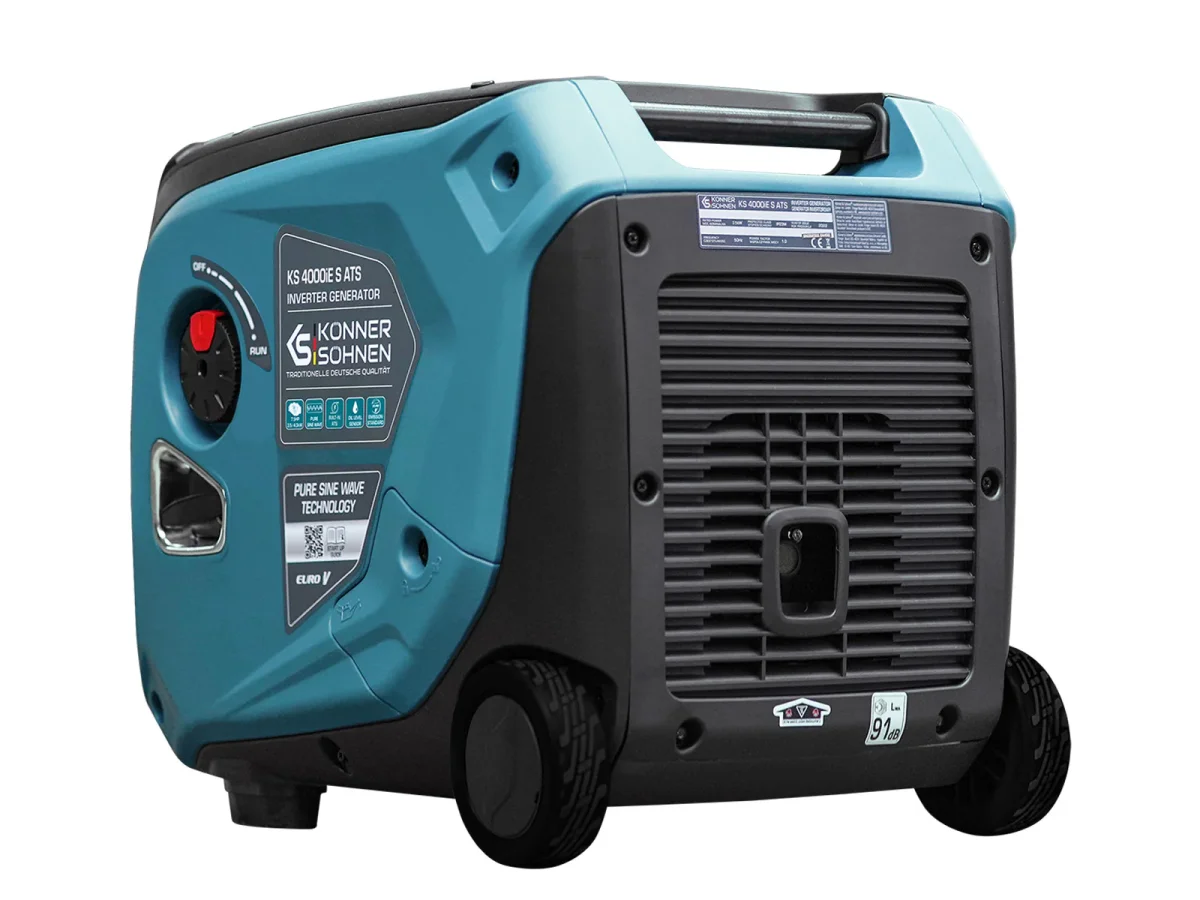

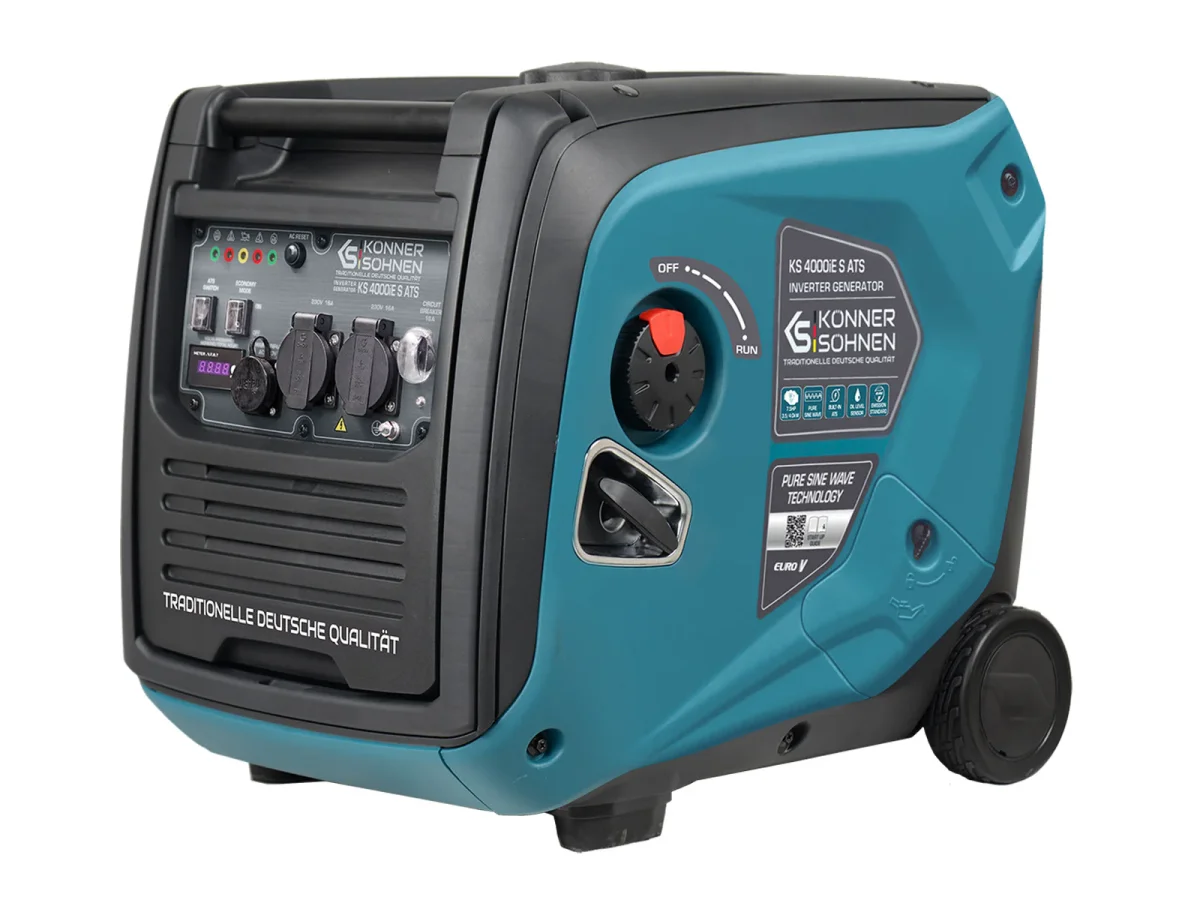

Le commutateur rotatif OFF-RUN sur le côté droit du générateur combine le robinet de carburant, l’interrupteur pour l’alimentation interne 12V et l’interrupteur d’allumage. Lorsque le générateur n’est pas utilisé, il doit rester en position OFF afin que la batterie au lithium installée dans le générateur ne se décharge pas. Le générateur est livré avec une batterie déconnectée, qui doit être connectée sous le couvercle latéral gauche lors de la première utilisation. La batterie est rechargée par le module de charge interne dès que le générateur fonctionne ou que la tension de 230V arrive à l’ENTRÉE SECTEUR (indépendamment de la position du commutateur rotatif).

La connexion ENTRÉE SECTEUR 230V est surveillée dès que vous réglez le commutateur rotatif sur MARCHE et que vous mettez l’INTERRUPTEUR ATS sur ON. Si la tension de 230V à l’ENTRÉE SECTEUR échoue, le contrôleur ATS démarre le générateur et commute ses prises de sortie 230V vers le module onduleur.

Le KS 4000iES ATS dispose de 2 prises 230V, qui sont commutées différemment selon la version du générateur.

Pour les consommateurs d’électricité individuels uniquement

Les deux prises 230V sont actives à la fois lors de l’utilisation de l’ENTRÉE SECTEUR et lors de l’utilisation du générateur.

Lorsqu’il est alimenté par l’ENTRÉE SECTEUR, les deux prises 230V fournissent le même système (IT, TN, TT) que l’ENTRÉE SECTEUR. Le générateur doit être mis à la terre dans les systèmes TT et TN avec un câble en cuivre de 6-10 mm² (selon les réglementations locales) en connectant sa vis de terre à la même barre de terre à laquelle la source d’alimentation SECTEUR 230V est mise à la terre.

Les deux prises, après avoir basculé l’alimentation sur le générateur, alimentent uniquement le système IT sans conducteur neutre mis à la terre. Les réglementations et les mesures de protection pour le système IT doivent être respectées.

Avec cette version du générateur, il est possible d’alimenter des consommateurs d’électricité qui peuvent fonctionner à la fois dans le système TN et dans le système IT. Il n’est pas possible d’alimenter complètement la maison en mode automatique !

Si vous souhaitez alimenter des consommateurs électriques individuels ou leurs groupes (maison, bureau, etc.) dans le système TN avec le conducteur neutre mis à la terre en mode automatique, nous vous recommandons d’utiliser la version 2 du générateur KS 4000iE S ATS Version 2.

Avertissement :

Ces instructions ne peuvent être considérées que comme une recommandation, sont illustratives et doivent être adaptées aux circonstances et conditions locales exactes lors de l’installation.

L’installation elle-même doit être effectuée par un électricien agréé et conformément à toutes les normes et réglementations locales. Nous déclinons toute responsabilité pour les installations incorrectes et leurs conséquences.
